OLED (Organic Light-Emitting Diode) คือจอแสดงผลชนิดหนึ่งที่ใช้ หลอด LED ขนาดจิ๋ว เป็นจุดพิกเซลในการแสดงผล โดยไม่ต้องมีแสงพื้นหลังเหมือน LCD

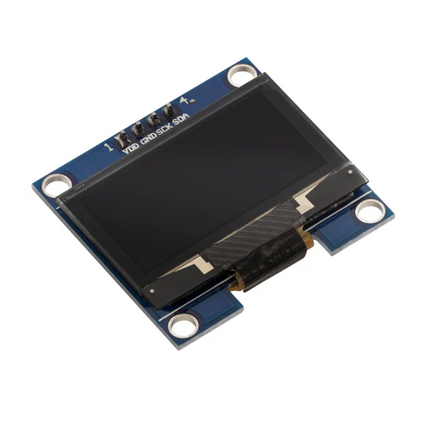

เมื่อนำมาใช้กับ Arduino มักจะมาในรูปแบบโมดูล ขนาดเล็ก (0.96 นิ้ว หรือ 1.3 นิ้ว) และใช้การสื่อสารแบบ I2C (สองสาย) ทำให้ต่อวงจรง่าย ใช้ขาน้อย

I2C (Inter-Integrated Circuit) คือโปรโตคอลสื่อสารที่ใช้เพียง 2 ขา คือ:

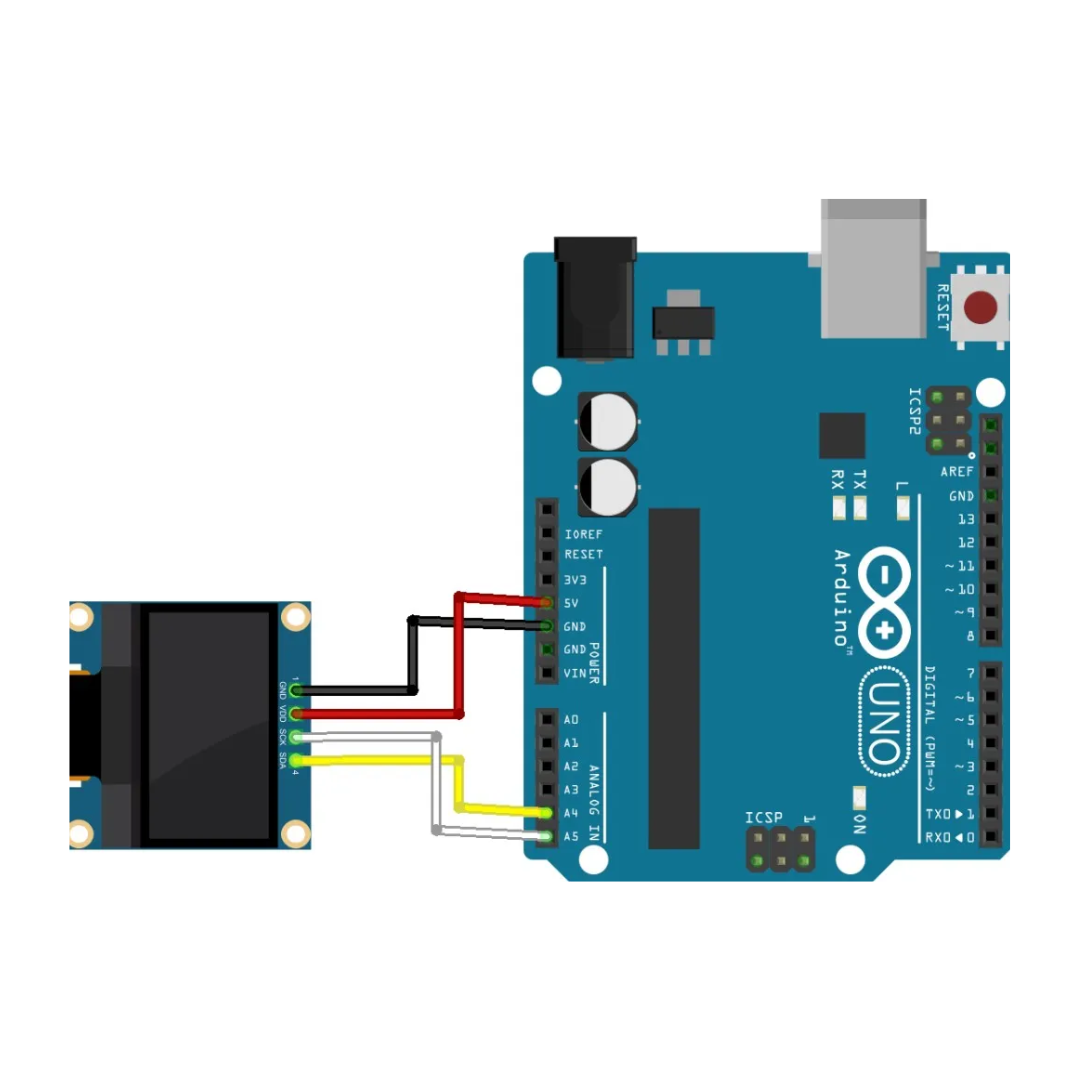

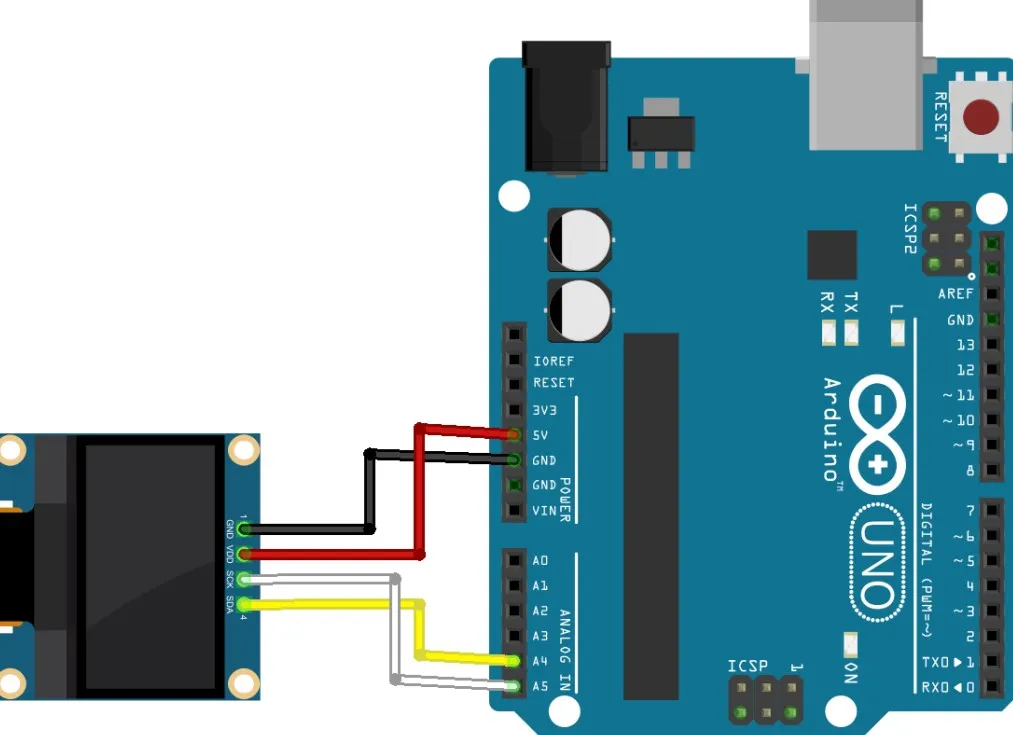

✅ การต่อสาย (กับ Arduino Uno/Nano)

OLED Pin Arduino Pin

VCC 5V

GND GND

SDA A4

SCL A5

ถ้าใช้ ESP8266/ESP32 ตำแหน่งขา SDA/SCL จะต่างออกไป

✅ การติดตั้งไลบรารีใน Arduino IDE:

ไปที่ Tools > Manage Libraries

ค้นหาและติดตั้ง:

Adafruit SSD1306

Adafruit GFX Library

✅ ตัวอย่างโค้ดแสดงข้อความ:

#include <Wire.h>

#include <Adafruit_GFX.h>

#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128

#define SCREEN_HEIGHT 64

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

void setup() {

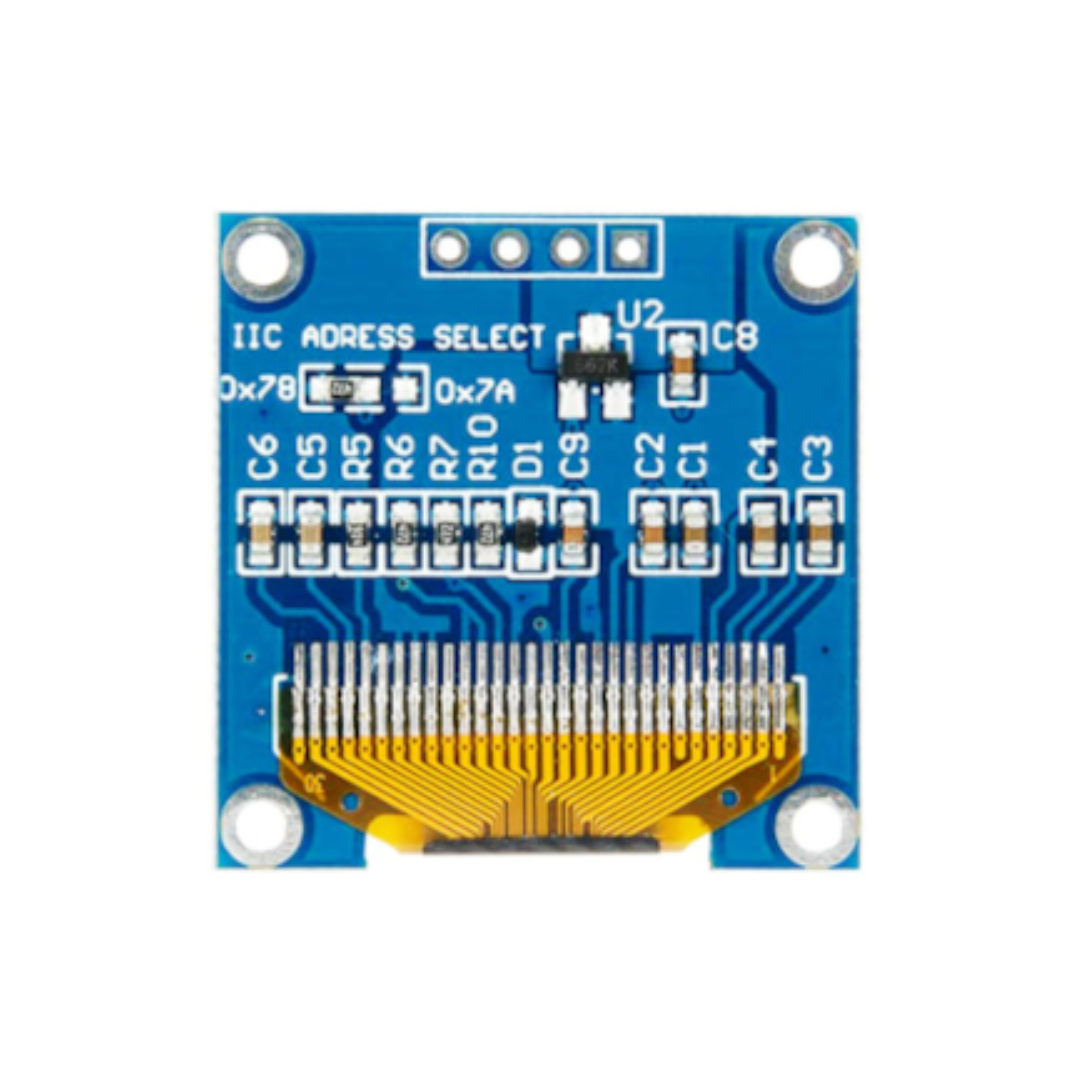

if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // 0x3C = I2C address

Serial.println(F("OLED not found!"));

for (;;);

}

display.clearDisplay();

display.setTextSize(2);

display.setTextColor(SSD1306_WHITE);

display.setCursor(0, 10);

display.println("Hello!");

display.display();

}

void loop() {

// ทำงานอื่น ๆ ได้เลย จอจะค้างข้อความไว้

}

📌 ข้อดีของ OLED I2C
