คำอธิบาย

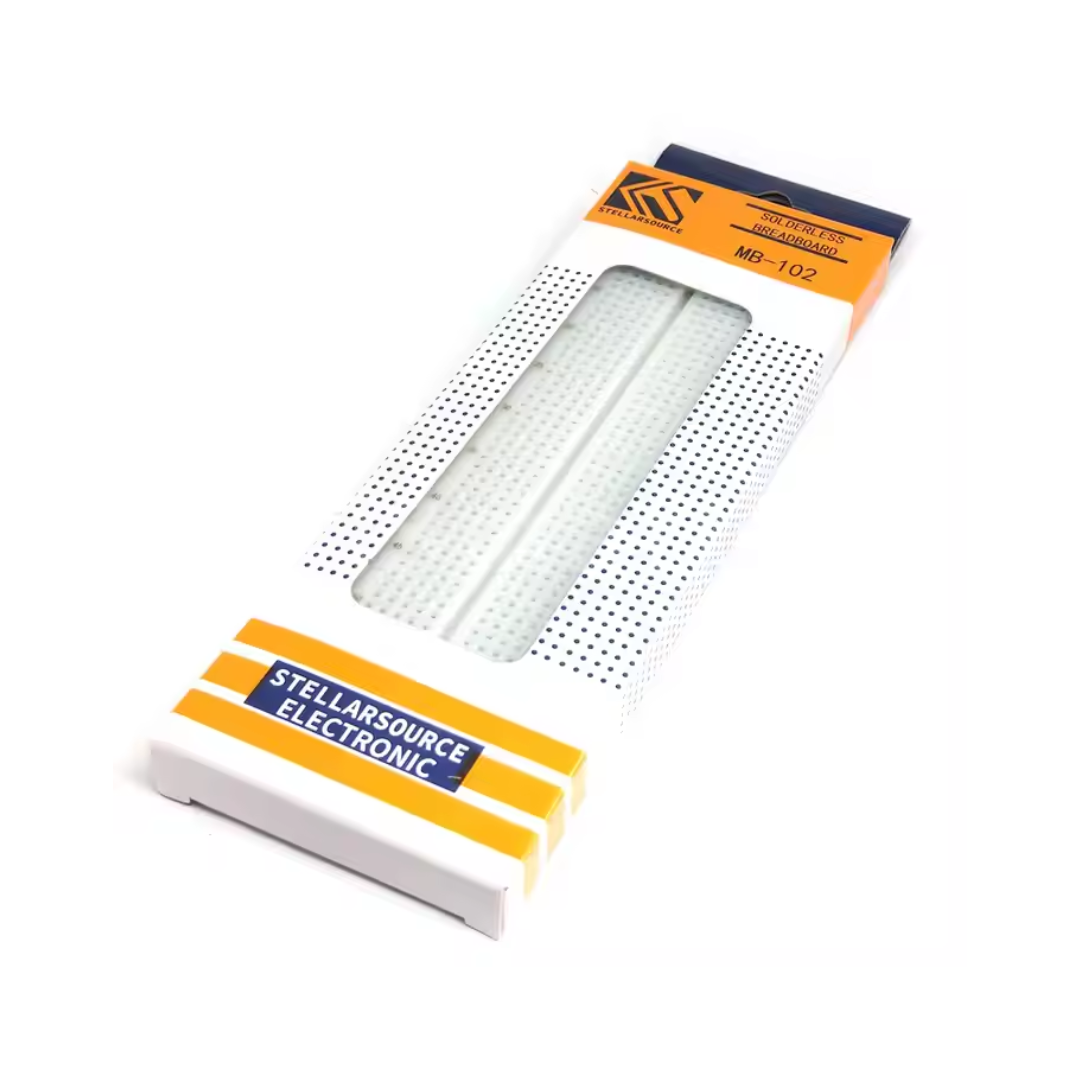

Breadboard 830 รู คืออะไร
Breadboard (เบรดบอร์ด) คือแผ่นสำหรับ ทดลองวงจรไฟฟ้า โดยไม่ต้องบัดกรี สามารถเสียบสายไฟ, อุปกรณ์อิเล็กทรอนิกส์, ตัวต้านทาน, IC หรือเซนเซอร์ได้ง่าย
แบบ 830 รู เป็นเบรดบอร์ดขนาดกลางถึงใหญ่ มีรูทั้งหมด 830 ช่อง เหมาะสำหรับโปรเจกต์ที่ใช้วงจรหลายส่วน เช่น Raspberry Pi, Arduino, NodeMCU

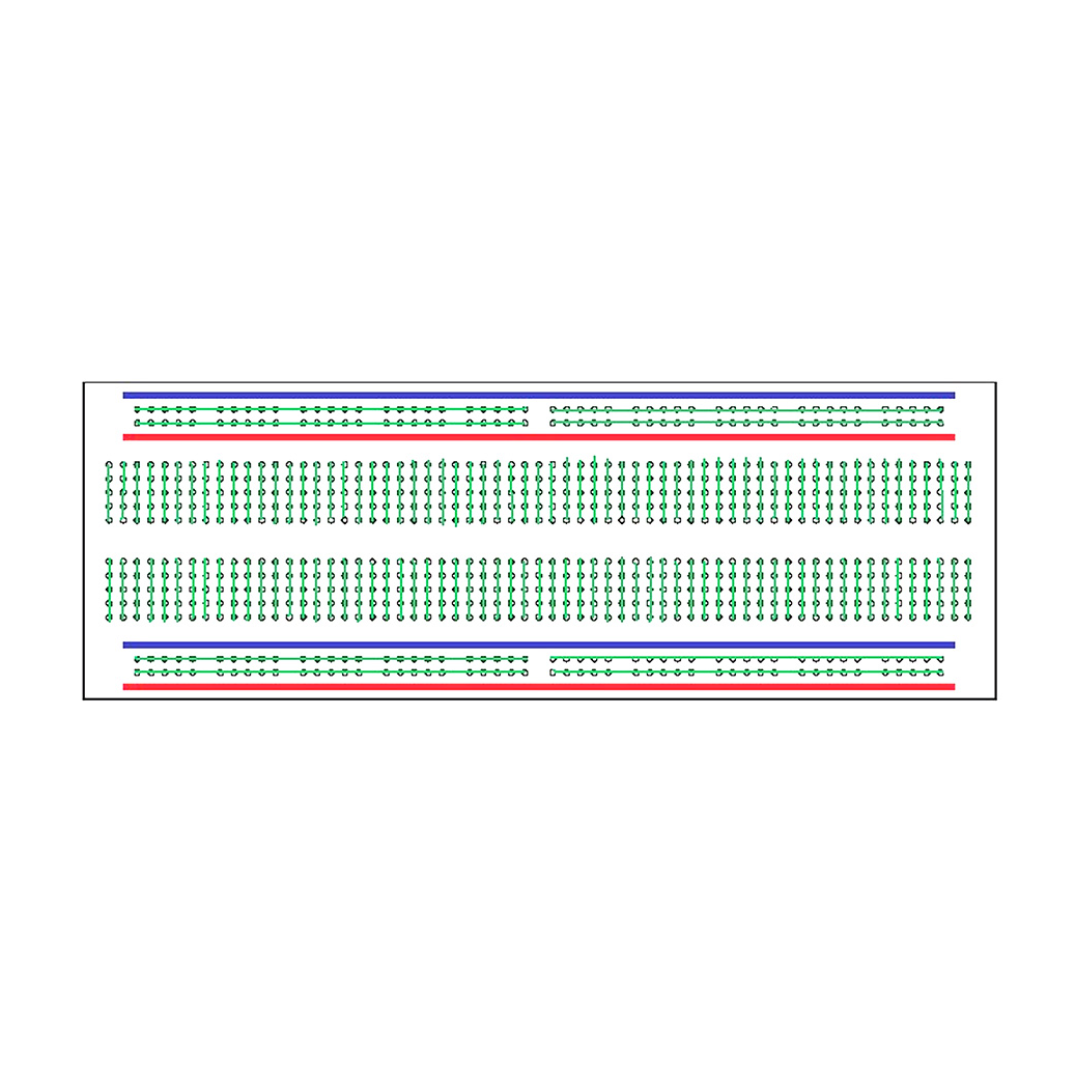

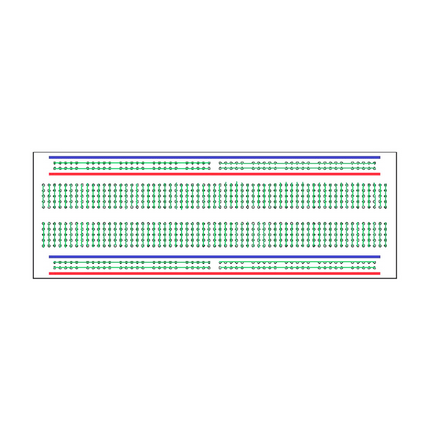

📐 โครงสร้าง Breadboard 830 รู:
-
แถวแนวนอนด้านบน/ล่าง (Power Rails) ใช้สำหรับจ่ายไฟ VCC (5V/3.3V) และ GND เช่น 2 แถวบน/ล่าง = + / –
-
แถวแนวตั้ง (Terminal Strips) สำหรับเสียบอุปกรณ์ ตัวต้านทาน, เซนเซอร์, ชิป ฯลฯ รูแต่ละคอลัมน์เชื่อมกัน 5 รูแนวตั้ง
สเปค Breadboard 830 รู
|
รายการ
|
รายละเอียด
|
|
จำนวนรูรวม
|
830 รู
|
|
Power Rail
|
2 แถว (บน-ล่าง), ข้างละ 50 รู
|
|
Terminal Strip
|
630 รู
|
|

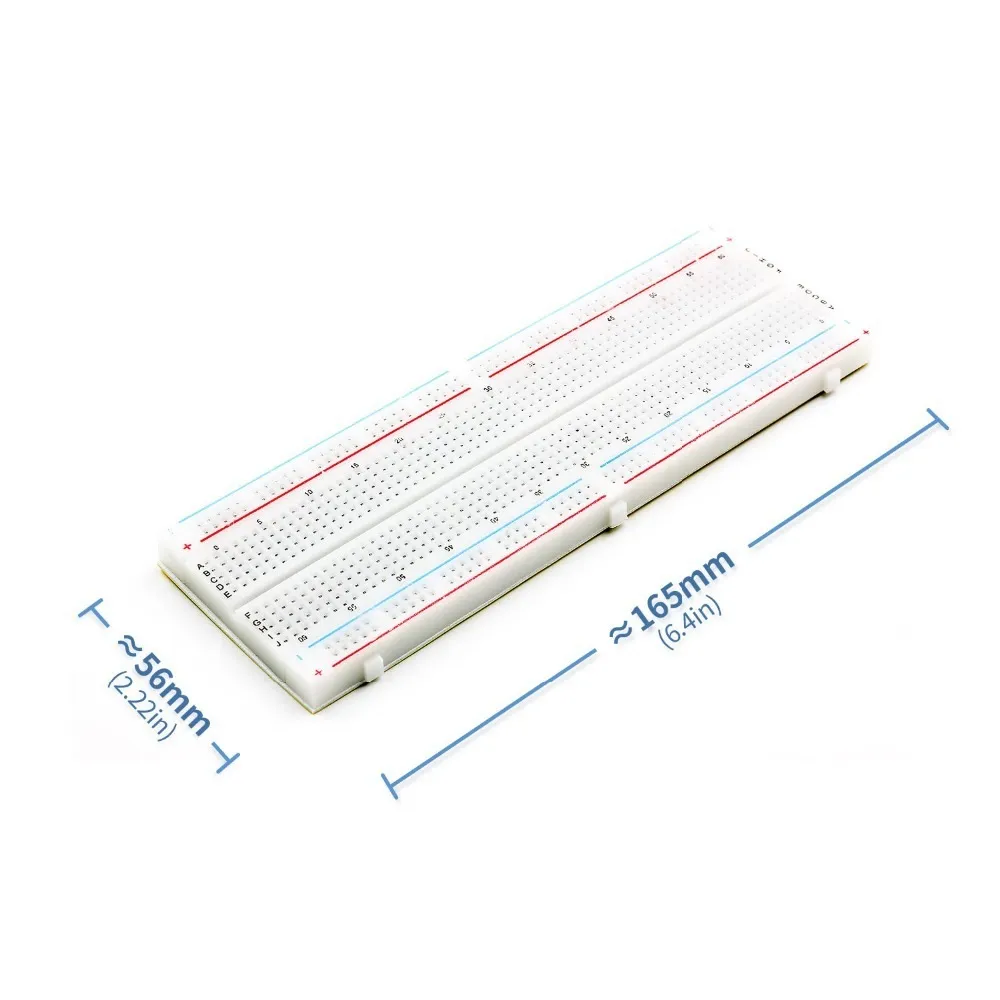

ขนาดโดยประมาณ
|
~16.5 x 5.5 ซม.
|
|
แรงดันที่รองรับ
|
สูงสุด ~5V (เหมาะกับ Arduino/RPi)
|
|
กระแสที่รองรับ
|
~500 mA ต่อเส้น
|
|
คุณสมบัติพิเศษ
|
มีเทปกาวด้านล่าง ยึดกับโต๊ะ/ฐาน, มีรอยต่อให้ต่อกับเบรดบอร์ดอื่นได้
|
การใช้งาน Breadboard กับ Raspberry Pi
แม้ Raspberry Pi ไม่มีขาเสียบกับ Breadboard โดยตรงแบบ Arduino แต่คุณสามารถใช้ สาย Jumper (Male-Female) หรือ T-Cobbler +สายแบน GPIO เพื่อเชื่อมต่อได้
✅ ตัวอย่างการใช้งาน:
-
เชื่อมต่อปุ่มกด, LED, ตัวต้านทาน
-
เชื่อมต่อเซนเซอร์ (เช่น DHT11, MQ-2, Soil Moisture)
-
ต่อวงจร IC เช่น ตัวขยายเสียง, รีเลย์, ULN2003
-
ทำโปรเจกต์ทดลอง IoT, สมาร์ทฟาร์ม, ระบบเตือนภัย
