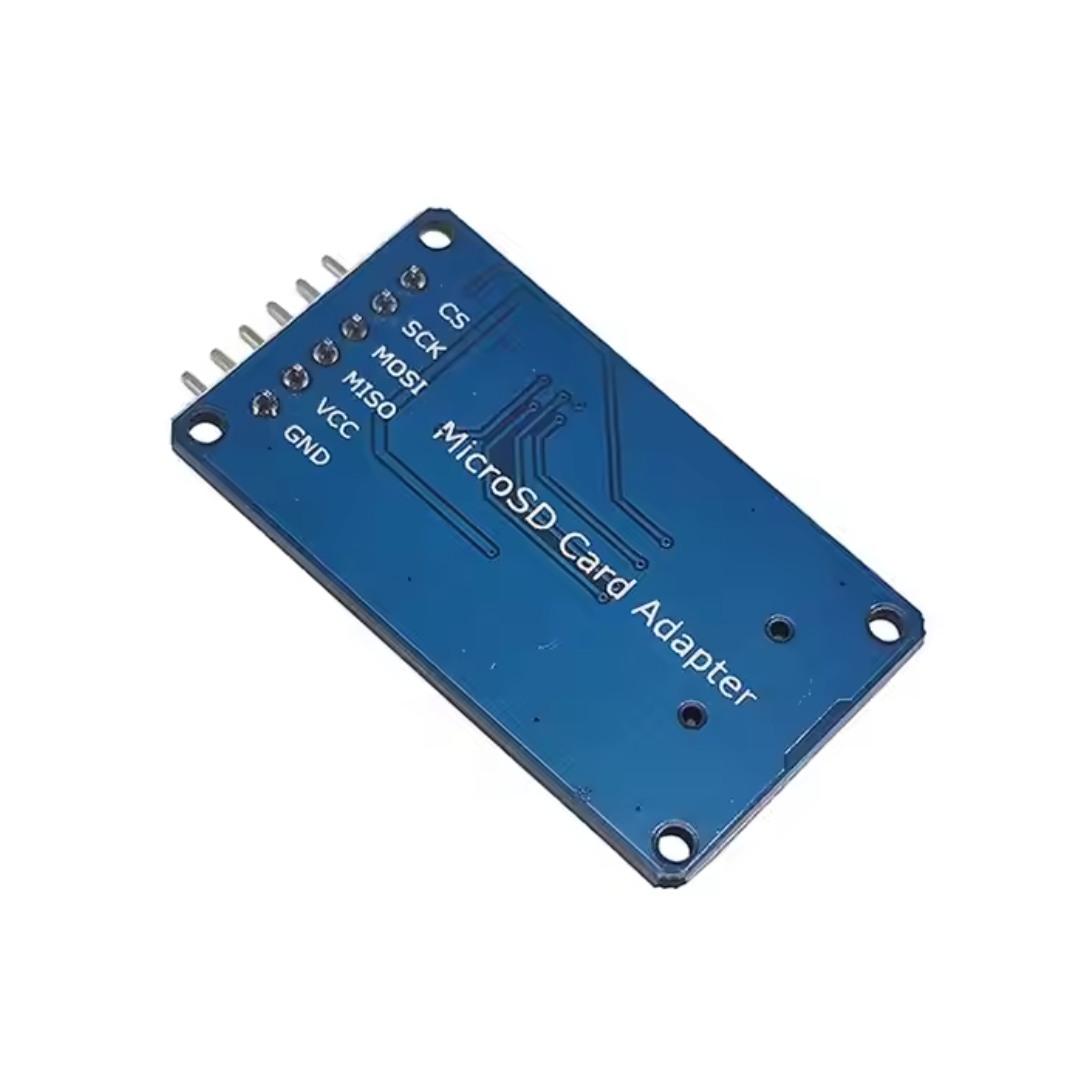

Micro SD Card Module คืออะไร

Micro SD Card Module คือ โมดูลที่ใช้สำหรับอ่านและเขียนข้อมูลลงในการ์ด Micro SD โดยสามารถเชื่อมต่อกับบอร์ด Arduino หรือบอร์ดไมโครคอนโทรลเลอร์อื่น ๆ ได้โดยตรง

เหมาะสำหรับโปรเจกต์ที่ต้องการเก็บข้อมูล เช่น อุณหภูมิ, ความชื้น, การตรวจจับการเคลื่อนไหว, เวลา, หรือรูปภาพจากกล้อง

โมดูลนี้จะมีวงจรควบคุมภายใน และสามารถสื่อสารผ่าน SPI (Serial Peripheral Interface) กับ Arduino

สเปคของ Micro SD Card Module

รายการ	รายละเอียด
แรงดันไฟเลี้ยง	3.3V – 5V (ใช้กับ Arduino ได้โดยตรง)
อินเตอร์เฟส	SPI (MISO, MOSI, SCK, CS)
ความจุรองรับ	การ์ด Micro SD สูงสุด 32GB (FAT16 หรือ FAT32)
แรงดันระดับลอจิก	มีวงจรแปลงระดับ 5V → 3.3V ในตัว
ขาเชื่อมต่อ	VCC, GND, MISO, MOSI, SCK, CS
ขนาดการ์ด	รองรับการ์ด Micro SD แบบมาตรฐาน

การใช้งานกับ Arduino

✅ การต่อสายกับ Arduino Uno

SD Module Pin	Arduino Uno Pin
VCC	5V
GND	GND
MISO	Pin 12
MOSI	Pin 11
SCK	Pin 13
CS (Chip Select)	Pin 10

**สำหรับบอร์ดอื่น เช่น ESP32 หรือ Mega2560, ขา SPI อาจต่างกันเล็กน้อย

✅ ตัวอย่างโค้ด Arduino (บันทึกข้อความลงการ์ด):

#include <SPI.h>

#include <SD.h>

const int chipSelect = 10;

void setup() {

Serial.begin(9600);

if (!SD.begin(chipSelect)) {

Serial.println("Can't access SD Card");

return;

}

Serial.println("Successfully started using SD Card");

File dataFile = SD.open("data.txt", FILE_WRITE);

if (dataFile) {

dataFile.println("Record data: Hello SD Card!");

dataFile.close();

Serial.println("Data saved successfully");

} else {

Serial.println("Unable to open file.");

}

void loop() {

// Able to perform repetitive tasks, such as writing sensor data every 5 seconds

}

📌 การประยุกต์ใช้งาน:

✅ Data Logger (เก็บข้อมูลจากเซนเซอร์)
✅ บันทึกเหตุการณ์ (Log Event)
✅ เก็บภาพจากกล้อง (เช่นใช้ร่วมกับ ESP32-CAM)
✅ เล่นไฟล์เสียง (เช่น WAV)
✅ เก็บข้อความหรือข้อมูล JSON, CSV

⭐ ข้อดี:

ง่ายต่อการใช้งานกับ Arduino
ใช้พลังงานต่ำ
บันทึกข้อมูลได้เยอะกว่าหน่วยความจำในบอร์ด
อ่านข้อมูลจากการ์ดได้โดยตรงจากคอมพิวเตอร์
